Re: Een ander vervoer middel erbij
« Reactie #840 Gepost op: 14 juni 2022 07:02 »
kees is 8.8 standaard aandraai moment voor de bout is zo rond de27 nm
Dank u  :)

Hoe komt u aan dit gegeven ?

Mtvrgrt kees
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

14 juni 2022 07:18
Reactie #841

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #841 Gepost op: 14 juni 2022 07:18 »
Nou zeg.....  :-[

Nou vind ik zojuist deze info op het net.

https://duursma.nl/blog/89-wat-is-het-aandraaimoment-van-een-bout



@Tomosje

Jij schreef een aanhaal moment van "rond de 27 Nm"

Volgens de tabel heeft u gelijk  :)

Voor de mensen welke zelf sleutelen aan hun bolide en een momentsleutel gebruiken of willen gaan gebruiken.... doe er je voordeel mee.

Bedenk wel.... als kik de info goed lees.... betreft het hier alleen om standaard metrische draad. Dus GEEN fijne draad.

Mtvrgrt kees

"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

14 juni 2022 07:52
Reactie #842

Offline Tomosje

  • Premium Vrije Vogel

  • *****

  • 571
    Berichten

  • Geslacht: Man


  • Merk Scooter: sym/kymco

  • Type Scooter: jet 14/grand dink

  • Woonplaats: Niekerk
Re: Een ander vervoer middel erbij
« Reactie #842 Gepost op: 14 juni 2022 07:52 »
Morge kees.
Nou ik heb exact de zelfde tabel haha.
Die heb ik al jaren. Ooit uit een schoolboek gehaald.
Zo weet je zeker dat je de boel niet stukdraait.
Als ik twijvel of het vast blijft zitten.
27nm met locktide.
Fijn dat ik je kon helpen
Roelf

15 juni 2022 19:26
Reactie #843

Offline EricMP3

  • Premium Vrije Vogel

  • *****

  • 2213
    Berichten

  • Geslacht: Man

  • Toch maar naar 3 wielen met 40 PK


  • Merk Scooter: Piaggio

  • Type Scooter: MP3 LT 500 Sport ABS/ASR 2018 mat zwart

  • Woonplaats: Soesterberg
Re: Een ander vervoer middel erbij
« Reactie #843 Gepost op: 15 juni 2022 19:26 »
Net voor het afbreken een kwart slag terug en dan zijn de bouten vast genoeg gedraaid ;) ;)

Aan zo'n tabel heb je iets @Motormuis
In ieder geval een goede leidraad.
Groet uit Soesterberg, Eric en Bea
Heavy User November 2018

Piaggio MP3 Sport 500 '18 - heden 16.500 km

Langste tocht met de MP3 tot op heden is 468 km

15 juni 2022 20:10
Reactie #844

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #844 Gepost op: 15 juni 2022 20:10 »
Net voor het afbreken een kwart slag terug en dan zijn de bouten vast genoeg gedraaid ;) ;)
Uuhhhmmm... het vervelende is dat de bout van ijzer is. De schroefbus is van aluminium. Hetgeen beduidend zachter  materiaal is en dus snel zal begeven onder te hoge trekkracht.

Anders gezegd.... het koppelen van 2 verschillende materialen zijn andere spelregels.

Als ik nu jou gedachten gang zou toepassen.... ben bang dat het subframe vrij snel onder Brum door zal schieten  ;D

Mtvrgrt Kees
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

15 juni 2022 22:58
Reactie #845

Offline Eric L

  • Premium Vrije Vogel

  • *****

  • 5217
    Berichten

  • Geslacht: Man

  • Als een vogel zo vrij


  • Merk Scooter: Yamaha

  • Type Scooter: YB-1 Four

  • Woonplaats: Drempt
Re: Een ander vervoer middel erbij
« Reactie #845 Gepost op: 15 juni 2022 22:58 »
Als je het juiste aantrekmoment niet weet dan moet wel een alternatief zien te vinden.
Misschien zijn dit soort tandveerringen een idee?

« Laatst bewerkt op: 16 juni 2022 10:19 door Eric L »
Ieder vogeltje zingt zoals die gebekt is
            Yamaha YB-1 4 takt


16 juni 2022 17:29
Reactie #846

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #846 Gepost op: 16 juni 2022 17:29 »
@Eric L

Een schijfje is voldoende  ;)

Onderstaand een andere tabel.

Ben met een voorbeeld en de tabel naar een technische dienst geweest.

De zaak voorgelegd.

Het advies luid het aanhaalmoment op 12.5 te zetten.

Dit in verband met de rek grens van de aluminium bus.  Als men hoger gaat kan.... dat heet ...

1) "KAN" de aluminium draad breken.
2) De wbus welke "GEPERST" in het frame ... (net zoals bij een popnagel).... los schieten en zijn "HOUVAST in het "FRAME" verliezen.



Mtvrgrt kees
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

16 juni 2022 19:16
Reactie #847

Offline EricMP3

  • Premium Vrije Vogel

  • *****

  • 2213
    Berichten

  • Geslacht: Man

  • Toch maar naar 3 wielen met 40 PK


  • Merk Scooter: Piaggio

  • Type Scooter: MP3 LT 500 Sport ABS/ASR 2018 mat zwart

  • Woonplaats: Soesterberg
Re: Een ander vervoer middel erbij
« Reactie #847 Gepost op: 16 juni 2022 19:16 »
10 NM is aanhaalmoment voor een aluminium velg voor een auto
12 NM is aanhaalmoment voor een stalen velg van een auto.
Dus dat lijkt mij vast zat.
Uiteindelijk zit je voordragen met 8 bouten vast.

Wanneer je de m8 of m8.8 met blauwe locktide vastzet kan het geen kant meer uit.
Groet uit Soesterberg, Eric en Bea
Heavy User November 2018

Piaggio MP3 Sport 500 '18 - heden 16.500 km

Langste tocht met de MP3 tot op heden is 468 km

20 juni 2022 08:13
Reactie #848

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #848 Gepost op: 20 juni 2022 08:13 »

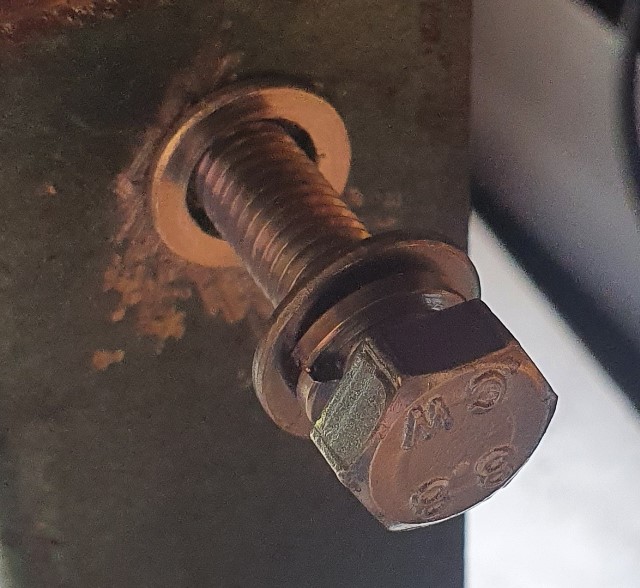

Afgelopen weken bezig gehouden met het vastzetten van de 8 bouten van het sub frame.

Allereerst een aanhaalmoment van 12,5 aangehouden. Dit bleek te los te zitten.

Mmmhh .... dan toch maar eens een proef opstelling gemaakt. Dus gat geboord bus geperst en verschillende aanhaalmomenten geprobeerd.



1) 12,5 Nm was te los.
2) 27 Nm trok ik de bus kapot.

Ook ben ik er achter gekomen dat ik de bussen te strak geperst had  :-[  Hierdoor verliest men trekkracht en dus een hoeveelheid aanhaalmoment.



Na een aantal pogingen kwam ik uit op 22 Nm. Dit conform een handwerkboek van mijn Brum. Na veel zoeken op het net vond ik deze  :)

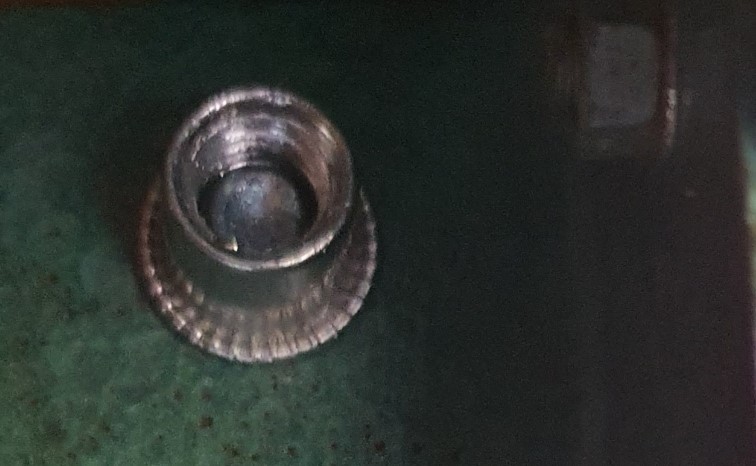

Ik ben er ook achter gekomen.... zoals eerder beschreven dat ik de bus te strak geperst had. Hierdoor werd de schroefdraad al beschadigd. Immers... de bus wordt geperst met hulp van de binnen schroefdraad. Na het persen moet men de perstang zonder moeite er weer vanaf kunnen draaien. Dit was bij de eerste aantal keren niet het geval  :-[

Bij het persen van de bus wordt er aan de schroefdraad getrokken. Nou heb ik de kracht van het persen lager gezet. En zie.... kon de perstang na het persen er zonder moeite vanaf draaien.. Dan de bout erin. Deze liet zich met de hand er soepel in draaien  ;)

Dan de momentsleutel erop en ingesteld op 22 Nm.

Heel rustig en langzaam begonnen met aandraaien. En toen viel me iet op. Op het moment dat de bout strakker kwam te zitten.... werd de bus nog strakker geperst. En bij 22 Nm kwam de klik van de moment sleutel  :)

Weer wat geleerd  :)

De laatste bus welke kapot ging en werd vervangen zit dus ook niet goed. De bout laat zich niet aandraaien tot 22 Nm. Deze bout blijft doordraaien  >:( Er blijft nik anders over dan het frame opnieuw los te schroeven en de bus weer te vervangen maar nu met de wetenschap dat deze niet te vast geperst mag worden.

Op de perstang staat helaas niet aangegeven hoe hard er geperst moet worden bij de verschillende diameters.

Pppffffff..... kennis vergaren vind ik heerlijk maar soms.... is het wel door schade en schande  :-[

Mtvrgrt kees
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

20 juni 2022 17:14
Reactie #849

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #849 Gepost op: 20 juni 2022 17:14 »
Vanmiddag frame weer los geschroefd en de kapotte bus verwijderd.

De bout liet zich nog wel voorzichtig eruit draaien. Bij de vorige poging lukte dat niet en moest ik een koevoet er achter zetten om druk uit te oefenen.

Nieuwe bus geperst en met de hand 1 bout getest. Deze ging er netjes en soepel in.

Nog gauw 2 spanbanden met ratel gehaald. Want blijven lenen is geen optie. De onderste gaten laten zich op hoogte krikken maar de bovenste gaten kan gewoonweg niet zonder een spanband gepositioneerd krijgen.

Moet zeggen.... nu ik het een aantal keren gedaan heb krijgt men er wel handigheid in en ging het een stuk sneller  :)

Alle bouten met loctite aangedraaid op 22 Nm. Deze mag nu drogen. Morgen het stuurhuis afmonteren en de gehele stuurinrichting binnen afmonteren.

Mtvrgrt kees
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

20 juni 2022 17:25
Reactie #850

Offline Eric L

  • Premium Vrije Vogel

  • *****

  • 5217
    Berichten

  • Geslacht: Man

  • Als een vogel zo vrij


  • Merk Scooter: Yamaha

  • Type Scooter: YB-1 Four

  • Woonplaats: Drempt
Re: Een ander vervoer middel erbij
« Reactie #850 Gepost op: 20 juni 2022 17:25 »
Prima Kees en dan moet je 'm nog uit laten lijnen of niet?
Ieder vogeltje zingt zoals die gebekt is
            Yamaha YB-1 4 takt


20 juni 2022 18:01
Reactie #851

Offline Motormuis

  • Premium Vrije Vogel

  • *****

  • 7081
    Berichten

  • Geslacht: Man

  • Wijsheid is een waardevol bezit

    • Blogspot

  • Merk Scooter: Kymco

  • Type Scooter: GrandDink 2009

  • Woonplaats: Sint-Oedenrode
Re: Een ander vervoer middel erbij
« Reactie #851 Gepost op: 20 juni 2022 18:01 »
Prima Kees en dan moet je 'm nog uit laten lijnen of niet?
Ben bang van wel.

Als ik het goed gedaan heb zou het moeten kloppen. Maar ga er vanuit om met brum toch ff langs de garage te gaan. Dan weet ik zeker dat het goed is. Want die hebben de kennis en apparatuur.

Mtvrgrt kees.
"hier" vindt je alles over mijn GrandDink met al zijn updates Heavy Users Juni 2018

20 juni 2022 19:11
Reactie #852

Offline Eric L

  • Premium Vrije Vogel

  • *****

  • 5217
    Berichten

  • Geslacht: Man

  • Als een vogel zo vrij


  • Merk Scooter: Yamaha

  • Type Scooter: YB-1 Four

  • Woonplaats: Drempt
Re: Een ander vervoer middel erbij
« Reactie #852 Gepost op: 20 juni 2022 19:11 »
En dan spoort die goed en scheelt aan bandenslijtage  ;)
